Código do produto: 105690
PR, SC, SP e RS ENTREGA EM 48 HORAS

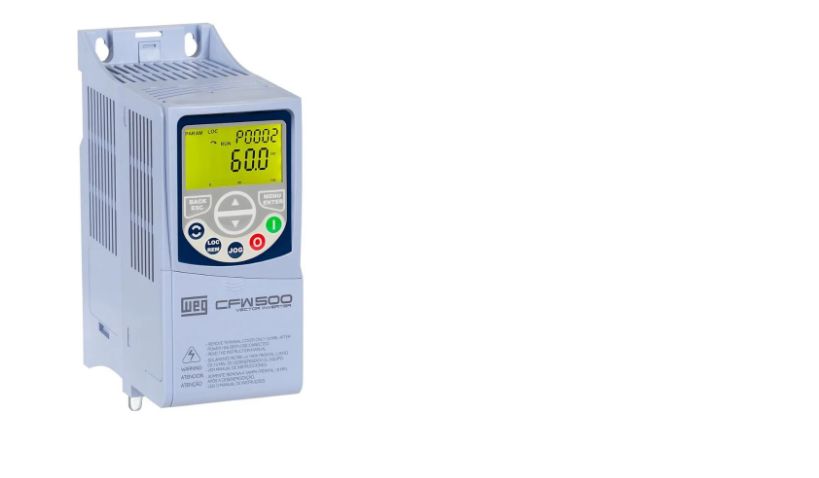

Inversor de Frequência Weg CFW500 Trifásico 7,5CV 220V 24A G2
Desenvolvido para proporcionar alta performance, possibilitando uma partida e parada suave do motor, os inversores de Frequência CFW500 da Weg oferecem alto desempenho, facilidade de instalação e manuseio, ótimo custo benefício e economia de energia, incluindo a opção de instalação do módulo de segurança CFW500-SFY2 para os modelos de inversores geração 2.
Perfeito para quem busca tecnologia e eficiência.
Conectividade em suas mãos é com inversores Weg.
Aplicações: Extrusoras, esteiras transportadoras, mesas de rolos, ventiladores, exaustores, bombas centrífugas, granuladores, paletizadores, máquinas de corte e solda, secadores, fornos rotativos, bombas dosadoras de processos, agitadores, misturadores, filtros rotativos, bobinadores, desbobinadores.
Características Técnicas:
SKU: 15575701
Modelo: CFW500C24P0T2DB20G2
Número de Fases de Entrada: Trifásico
Número de Fases de Saída: Trifásico
Potência: 7,5CV
Corrente Nominal de Saída: 24A
Tensão de Alimentação: 200 a 240V
Frequência da Alimentação: 50 ou 60Hz
Configuração: Com frenagem
Filtro RFI: Não possui
IHM: Com IHM local
Obs.: Não acompanha cabo da IHM
Tensão de Saída / Potência / Frequência
220V / 7,5CV / 50Hz (HD)
220V / 7,5CV / 60Hz (HD)
230V / 7,5CV / 50Hz (HD)
230V / 7,5CV / 60Hz (HD)
Grau de Proteção: IP20
Entradas Analógicas
Quantidade (padrão): 1
Níveis: 0 a 10 V, 0 a 20 mA e 4 a 20 mA
Impedância:
Impedância para Entrada em Tensão: 100 kOhms
Impedância para Entrada em Corrente: 500 Ohms
Função: Programável
Tensão Máxima Admitida: 30 Vcc
Entradas Digitais
Quantidade (padrão): 4
Ativação: Ativo alto (PNP)
Nível Baixo Máximo (PNP): 15 Vcc
Nível Alto Mínimo (PNP): 20 Vcc
Ativação: Ativo baixo (NPN)
Nível Baixo Máximo (NPN): 5 Vcc
Nível Alto Máximo (NPN): 9 Vcc
Corrente de Entrada: 4,5 mA
Corrente de Entrada Máxima: 5,5 mA
Função: Programável
Tensão Máxima Admitida: 30 Vcc
Saídas Analógicas:
Quantidade (padrão): 1
Níveis: 0 a 10 V, 0 a 20 mA e 4 a 20 mA
RL para Saída em Tensão: Maior ou igual a 10 kOhms (0 a 10 V)
RL para Saída em Corrente: Menor ou igual a 500 Ohms (0 a 20 mA e 4 a 20 mA)
Função: Programável
Saídas Digitais:
Quantidade (padrão) e Tipo: 1 rele NA/NF
Tensão Máxima: 240 Vca
Corrente Máxima: 0,5 A
Função: Programável
Quantidade (padrão) e Tipo: 1 transistor com dreno aberto (utilizando fonte 24 Vcc)
Corrente Máxima: 150 mA (considerar que a carga da fonte 24V somada a saída a transistor não deve ultrapassar 150mA)
Função: Programável
Quantidade (padrão) e Tipo: 1 fonte 24Vcc
Tensão de Saída: 24 Vcc +/- 20%
Corrente Máxima: 150 mA
Quantidade (padrão) e Tipo: 1 fonte 10Vcc
Tensão de Saída: 10 Vcc
Corrente Máxima: 2 mA
Comunicação
- Modbus-RTU (com acessório: Qualquer módulo plug-in)
- Modbus/TCP (com acessório CFW500-CEMBTCP)
- Profibus DP (com acessório: CFW500-CPDP)
- Profibus DPV1 (com acessório: CFW500-CPDP)
- Profinet (com acessório CFW500-CEPN-IO)
- CANopen (com acessório: CFW500-CCAN)
- DeviceNet (com acessório: CFW500-CCAN)
- EtherNet/IP (com acessório CFW500-CETH-IP)
- EtherCAT (Não disponível)
- BACnet (Não disponível)
Proteções Disponíveis
- Sobrecorrente/curto-circuito fase-fase e fase-terra na saída
- Subtensão/sobretensão na potência
- Sobretemperatura do dissipador
- Sobrecarga no motor
- Sobrecarga no módulo de potência (IGBTs)
- Falha/alarme externo
- Erro de programação
Geração: Geração G2
Módulo Plug-in: Padrão
Dimensões do produto:
Tamanho: C
Altura: 210 mm
Largura: 135 mm
Profundidade: 165 mm
Peso: 2 Kg
Observação:
O inversor não acompanha o módulo com funções de segurança Safe Torque Off (STO) e Safe Stop 1 (SS1)
Este módulo de referência CFW500-SFY2 é adquirido separadamente.
