SKU: 15577211

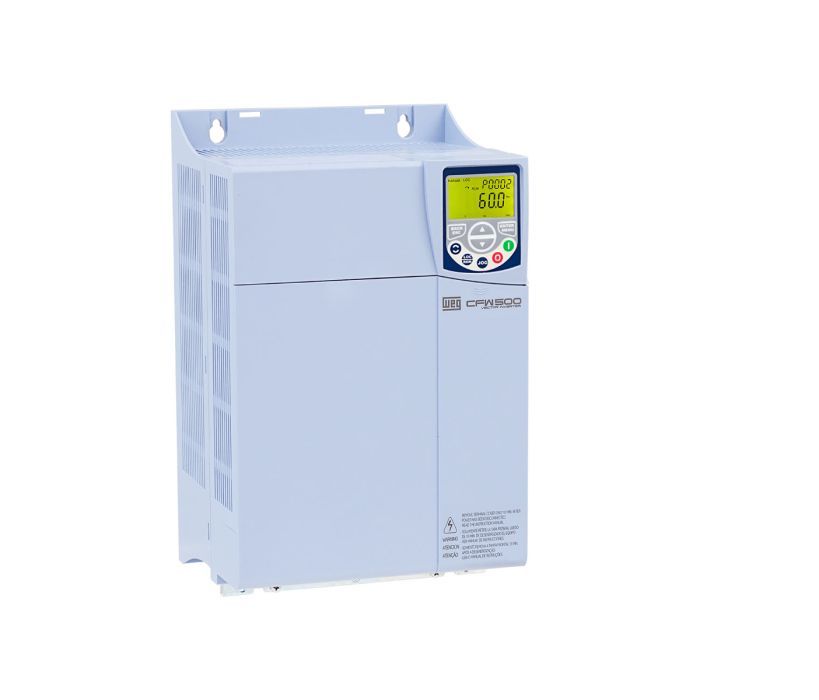

Modelo: CFW500E39P0T4DB20G2

Este é o inversor G2 ( modelo novo ) cód 13072263

Número de Fases de Entrada: Trifásico
Número de Fases de Saída: Trifásico
Potência: 25CV
Corrente Nominal de Saída: 39A
Tensão de Alimentação: 380 a 480V
Configuração: Com frenagem
Filtro RFI: Não possui
IHM: Com IHM local
Obs.: Não acompanha cabo da IHM

Tensão/Potência/Frequência
380V / 25CV / 50Hz (HD)
380V / 25CV / 60Hz (HD)
400V / 25CV / 50Hz (HD)
400V / 25CV / 60Hz (HD)
440V / 30CV / 50Hz (HD)
440V / 30CV / 60Hz (HD)
460V / 30CV / 60Hz (HD)
480V / 30CV / 60Hz (HD)

Grau de Proteção: IP20

Entradas Analógicas
Quantidade (padrão): 1
Níveis: 0 a 10V, 0 a 20mA e 4 a 20mA
Impedância
Impedância para Entrada em Tensão: 100 kOhms
Impedância para Entrada em Corrente: 500 Ohms
Função: Programável
Tensão Máxima Admitida: 30Vcc

Entradas Digitais
Quantidade (padrão): 4
Ativação: Ativo alto (PNP)
Nível Baixo Máximo (PNP): 15 Vcc
Nível Alto Mínimo (PNP): 20 Vcc

Ativação: Ativo baixo (NPN)
Nível Baixo Máximo (NPN): 5 Vcc
Nível Alto Máximo (NPN): 9 Vcc
Corrente de Entrada: 4,5 mA
Corrente de Entrada Máxima: 5,5 mA
Função: Programável
Tensão Máxima Admitida: 30 Vcc

Saídas Analógicas:
Quantidade (padrão): 1
Níveis: 0 a 10V, 0 a 20mA e 4 a 20mA
RL para Saída em Tensão: Maior ou igual a 10 kOhms (0 a 10V)
RL para Saída em Corrente: Menor ou igual a 500 Ohms (0 a 20mA e 4 a 20mA)
Função: Programável

Saídas Digitais:
Quantidade (padrão) e Tipo: 1 rele NA/NF
Tensão Máxima: 240Vca
Corrente Máxima: 0,5 A
Função: Programável

Quantidade (padrão) e Tipo: 1 transistor com dreno aberto (utilizando fonte 24Vcc)
Corrente Máxima: 150mA (considerar que a carga da fonte 24V somada a saída a transistor não deve ultrapassar 150mA)
Função: Programável

Quantidade (padrão) e Tipo: 1 fonte 24Vcc
Tensão de Saída: 24Vcc
Corrente Máxima: 150mA

Quantidade (padrão) e Tipo: 1 fonte 10Vcc
Tensão de Saída: 10Vcc
Corrente Máxima: 2mA

Comunicação
- Modbus-RTU (compatível com acessório: Qualquer módulo plug-in)
- Modbus/TCP (compatível com acessório CFW500-CEMB-TCP)
- Profibus DP (compatível com acessório: CFW500-CPDP)
- Profibus DPV1 (compatível com acessório: CFW500-CPDP)
- Profinet (compatível com acessório CFW500-CEPN-IO)
- CANopen (compatível com acessório: CFW500-CCAN)
- DeviceNet (compatível com acessório: CFW500-CCAN)
- EtherNet/IP (compatível com acessório CFW500-CETH-IP)
- EtherCAT (Não disponível)
- BACnet (Não disponível)

Proteções Disponíveis
- Sobrecorrente/curto-circuito fase-fase e fase-terra na saída
- Subtensão/sobretensão na potência
- Sobretemperatura do dissipador
- Sobrecarga no motor
- Sobrecarga no módulo de potência (IGBTs)
- Falha/alarme externo
- Erro de programação

Geração: Geração G2
Módulo Plug-in: Padrão (CFW500-IOS)

Dimensões do produto:
Tamanho: E
Altura: 350 mm
Largura: 220 mm
Profundidade: 191,5 mm
Peso: 10 Kg

Observação:
O inversor não acompanha o módulo com funções de segurança Safe Torque Off (STO) e Safe Stop 1 (SS1)
Este módulo de referência CFW500-SFY2 é adquirido separadamente.
